광전송 장비

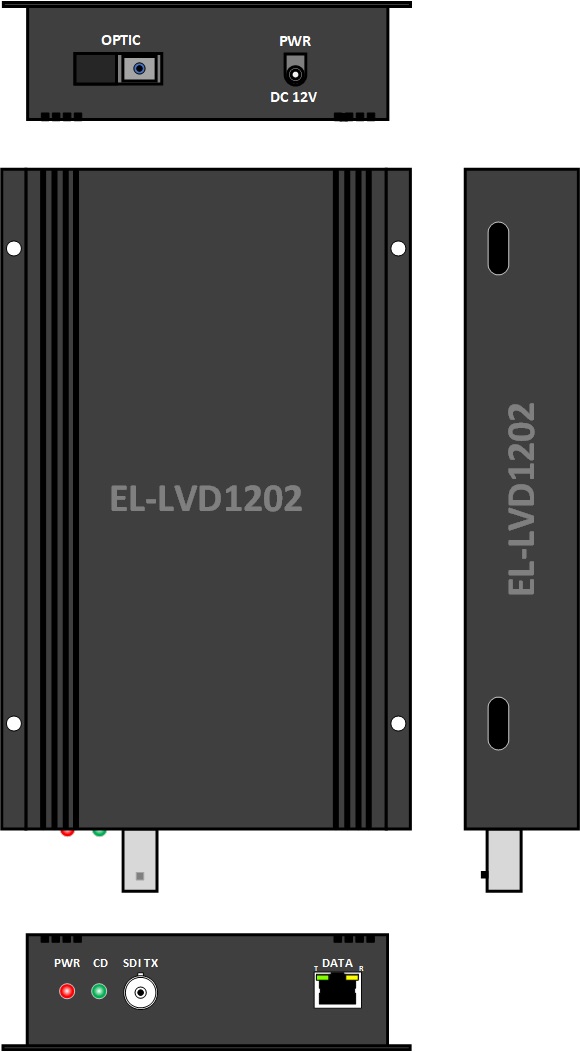

EL-LVD1202
본 제품은 카메라와 모니터간의 영상 채널 및 컨트롤 키보드와 리시버 BOX간의 양방향 컨트롤 데이터 채널을 광케이블 1 core로 전송하는 장비이다.
광학적 특성을 이용한 WDM (Wavelength Division Multiplexing) 방식으로서 장거리 무 중계 전송 및 전계, 자계의 영향이 없다.
송,수신 부 에서는 데이터 입출력 표시용 LED가 부착되어 별도의 장비 없이 시각적으로 데이터 통신여 부를 확인할 수 있으며 영상 송,수신 부 에는 LED를 이용하여 영상의 입,출력과 광 케이블 단선 유,무 실시간으로 확인할 수 있다.
광학적 특성을 이용한 WDM (Wavelength Division Multiplexing) 방식으로서 장거리 무 중계 전송 및 전계, 자계의 영향이 없다.
송,수신 부 에서는 데이터 입출력 표시용 LED가 부착되어 별도의 장비 없이 시각적으로 데이터 통신여 부를 확인할 수 있으며 영상 송,수신 부 에는 LED를 이용하여 영상의 입,출력과 광 케이블 단선 유,무 실시간으로 확인할 수 있다.
Key Features
- 고품질의 영상 및 데이터 전송
- 10 bit Digital link
- RS-232C, RS-422, RS-485 지원
- 광학적 특성을 이용한 장거리 무중계 전송 (최대 전송가능거리 120 km)
- 영상신호 수치값 표시& 광 케이블 단선표시기능 내장
- AC 110V / 220V 겸용
- NTSC, PAL, SECAM 지원
- 벤처기업, 이노비즈, GS, RoHS, CE인증
- Ordering Informations
EL-LVD1202-1 | ||||||||
EL | - | V | D | 1 | 20 | 2 | - | 1 |
ELIM | VIDEO | DATA | 1: 양방향 2: 단방향 | 20 km 40 km 60 km | 1: Multi 2: Single | 1: Module 2: 1U 3: 3U | ||
