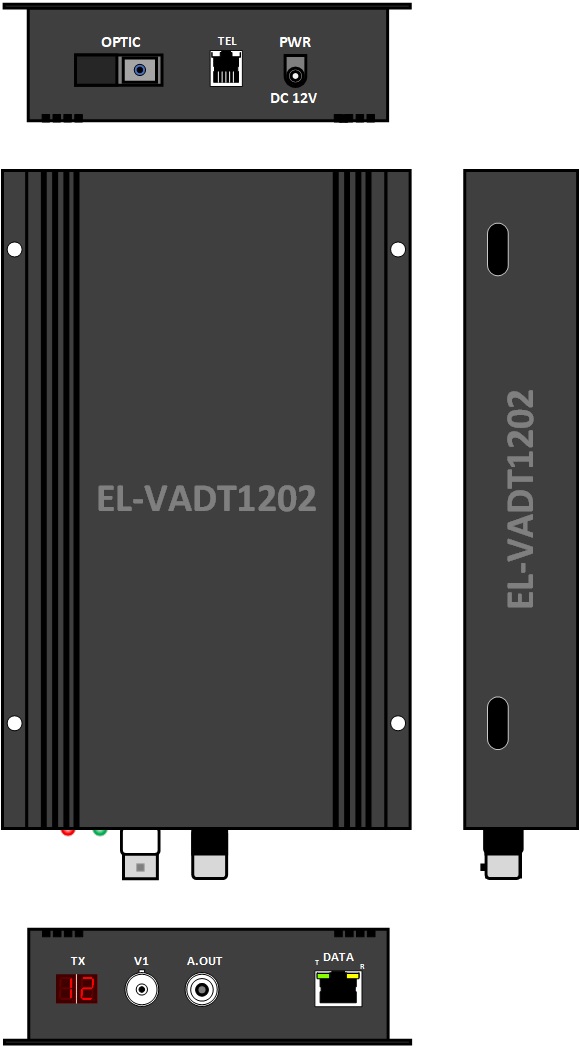

EL-VADT1202

EL-VADT1202

본 제품은 카메라와 모니터간의 영상 채널, MIC의 단방향 음성 채널(PRE-AMP출력) 및 컨트롤 키보드와 리시버 BOX간의 양방향 컨트롤 데이터 채널, 긴급전화 신호채널을 광 케이블 1 core로 전송하는 장비이다.
광학적 특성을 이용한 WDM (wavelength Division Multiplexing)방식으로서 장거리 무중계 전송 및 전계, 자계의 영향이 없다.
송,수신부에는 데이터,음성,전화 입출력 표시용 LED가 부착되어 별도의 장비 없이 시각적으로 데이터 통신 여부를 확인 할수 있으며 영상 송,수신부에는 세븐 세그먼트LED를 이용하여 영상의 입,출력 전압과 광 케이블 단선 유,무를 실시간으로 확인할 수 있다.


Key Features

­- 고품질의 영상 및 음성, 데이터, 전화 신호 전송

- ­10 bit Digital link

­- RS-232C, RS-422, RS-485 지원

­- 광통신의 광학적 특성을 이용한 장거리 무중계 전송

­- 600 ohms unbalanced (Audio)

­- 영상 신호 수치값 표시& 광 케이블 단선 표시 기능 내장

­- AC 110V / 220V 겸용

­- 채널별 영상 입,출력 전압 표시용 세븐세그먼트, LED내장

­- NTSC, PAL, SECAM 지원

­- 전자파, 벤처기업, 이노비즈, GS, CE인증

- Ordering Informations

EL-VADT1202-1
EL
-
V
A
D
T
1
20
2
-
1
ELIM

VIDEO
AUDIO
DATA
TELOPHONE
1: 양방향
2: 단방향
20 km
40 km
60 km
1: Multi
2: Single

1: Module
2: 1U
3: 3U
